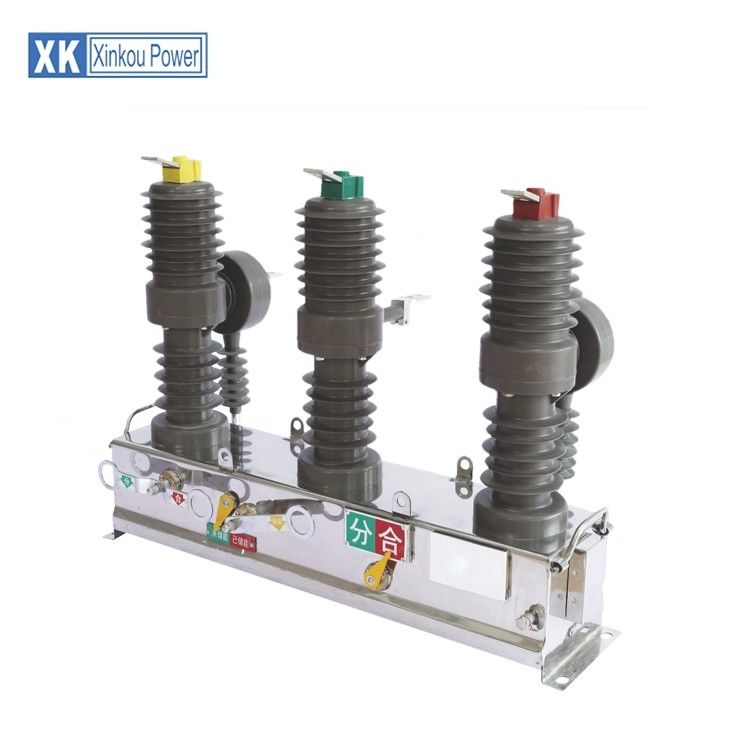

12KV υπαίθρια τριφασική μηχανική ζωή 1000 υψηλής τάσης διακοπτών Vcb

Κατά τη διάρκεια της επαφής ο χωρισμός του τόξου διακοπτών διαμορφώνεται λόγω του ιονισμού των μορίων στο μέσο μεταξύ των επαφών. Η ιδέα πίσω από τον κενό διακόπτη είναι να αποβληθεί το μέσο μεταξύ των επαφών δηλ., να σκουπίσει με ηλεκτρική σκούπα. Κάθε μέσο που έχει μια πίεση κάτω από ατμοσφαιρικό, που είναι 760 χιλ. του Hg, είναι γνωστός ως κενό. Οι χαμηλές πιέσεις μετριούνται torr, όπου 1 torr = 1 χιλ. του Hg. Οι πιέσεις κάτω από περίπου 10-5 torr θεωρούνται υψηλό κενό.
Η τάση διακοπής ορισμένου χάσματος επαφών ποικίλλει με την απόλυτη πίεση στους κενούς διακόπτες. Όταν το κενό χρησιμοποιείται για να εξυπηρετήσει το σκοπό της μόνωσης, υπονοεί εκείνη την πίεση του αερίου στην οποία η τάση διακοπής γίνεται ανεξάρτητη από την πίεση. Ένας τέτοιος όρος θεωρείται για να πραγματοποιηθεί στις τιμές των πιέσεων από 10-4 έως 10-6 torr.
Κενό τόξο:
Εάν ένα τόξο πρόκειται να διαμορφωθεί στο κενό είναι ουσιαστικό ότι η πίεση πρέπει να είναι χαμηλή επειδή μόνο έπειτα πλησιάζει το ιδανικό τόξο. Το ιδανικό τόξο πρέπει να έχει μια χαμηλή πίεση, όταν αρχίζει κατά τη διάρκεια της περιόδου καψίματός της και μετά από την εξάλειψή της.
Το τόξο που διαμορφώνεται στο κενό είναι διαφορετικού τύπου από εκείνους που διαμορφώνονται σε άλλα μέσα όπως διαμορφώνεται από τα ουδέτερα άτομα, τα ιόντα και τα ηλεκτρόνια που εκπέμπονται από τα ηλεκτρόδια οι ίδιοι. Η επιφάνεια καθόδων κανονικά, δεν είναι τέλεια ομαλή αλλά έχει πολλά micro-projections. Κατά τη διάρκεια του χωρισμού των επαφών το ρεύμα θα συγκεντρωθεί σε αυτά τα micro-projections δεδομένου ότι είναι τελευταία σημεία της επαφής. Λόγω του μικρού τομέα διατομής τους οι προβολές θα υποστούν την εκρηκτική εξάτμιση με την ανθεκτική θέρμανση και θα παράσχουν την επαρκή ποσότητα ατμού για το σχηματισμό τόξων.
Στο κενό τόξο η εκπομπή ηλεκτρονίων εμφανίζεται μόνο στα σημεία καθόδων και όχι από την ολόκληρη επιφάνεια της καθόδου. Για το λόγο αυτό το κενό τόξο είναι επίσης γνωστό ως κρύο τόξο καθόδων.
