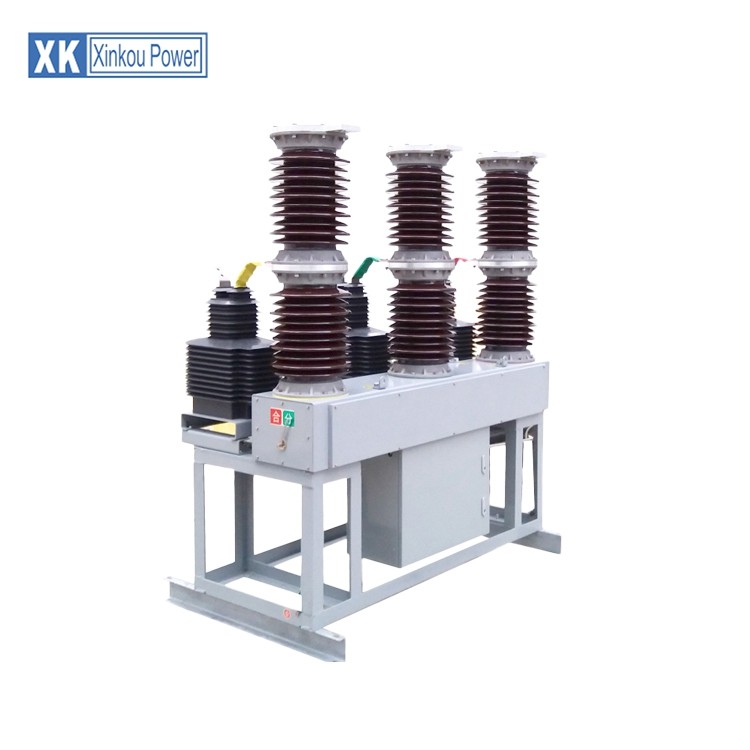

Η υψηλή υπαίθρια Vcb υψηλή τάση αξιοπιστίας 40.5KV 50 60 εκτίμησε τη συχνότητα

Όλα τα συστήματα διακοπτών έχουν τα κοινά χαρακτηριστικά γνωρίσματα σε λειτουργία τους, αλλά οι λεπτομέρειες ποικίλλουν ουσιαστικά ανάλογα με την κατηγορία τάσης, την τρέχοντες εκτίμηση και τον τύπο του διακόπτη.

Ο διακόπτης πρέπει πρώτα να ανιχνεύσει έναν όρο ελαττωμάτων. Στους μικρούς κεντρικούς αγωγούς και τους διακόπτες χαμηλής τάσης, αυτό γίνεται συνήθως μέσα η ίδια στη συσκευή. Χαρακτηριστικά, η θέρμανση ή τα μαγνητικά αποτελέσματα του ηλεκτρικού ρεύματος υιοθετείται. Οι διακόπτες για τα μεγάλα ρεύματα ή τις υψηλές τάσεις κανονίζονται συνήθως με τις προστατευτικές πειραματικές συσκευές ηλεκτρονόμων για να αισθανθούν έναν όρο ελαττωμάτων και για να ενεργοποιήσουν τον ανοίγοντας μηχανισμό. Αυτοί απαιτούν χαρακτηριστικά μια χωριστή πηγή ισχύος, όπως μια μπαταρία, αν και μερικοί υψηλής τάσεως διακόπτες είναι ανεξάρτητοι με τους τρέχοντες μετασχηματιστές, τους προστατευτικούς ηλεκτρονόμους, και μια πηγή ισχύος εσωτερικού ελέγχου.

Μόλις ανιχνευθεί ένα ελάττωμα, οι επαφές διακοπτών πρέπει να ανοίξουν για να διακόψουν το κύκλωμα αυτό γίνεται συνήθως χρησιμοποιώντας τη μηχανικά αποθηκευμένη ενέργεια που περιλαμβάνεται μέσα στο διακόπτη, όπως ένα ελατήριο ή ένας συμπιεσμένος αέρας για να χωρίσει τις επαφές. Οι διακόπτες μπορούν επίσης να χρησιμοποιήσουν το υψηλότερο ρεύμα που προκαλείται από το ελάττωμα για να χωρίσει τις επαφές, όπως η θερμική επέκταση ή ένα μαγνητικό πεδίο. Οι μικροί διακόπτες έχουν χαρακτηριστικά έναν χειρωνακτικό μοχλό ελέγχου για να σβήσουν το φορτίο ή να επαναρυθμίσουν έναν σκονταμμένο διακόπτη, ενώ οι μεγαλύτερες μονάδες χρησιμοποιούν τα σωληνοειδή για να σκοντάψουν το μηχανισμό, και τους ηλεκτρικούς κινητήρες για να αποκαταστήσουν την ενέργεια στα ελατήρια.

Οι επαφές διακοπτών πρέπει να φέρουν το ρεύμα φορτίων χωρίς υπερβολική θέρμανση, και πρέπει επίσης να αντισταθούν τη θερμότητα του τόξου παραχθε'ντος κατά τη διακοπή (άνοιγμα) του κυκλώματος. Οι επαφές κατασκευάζονται από χαλκό ή κράματα χαλκού, ασημένια κράματα και άλλα ιδιαίτερα αγώγιμα υλικά. Η ζωή υπηρεσιών των επαφών περιορίζεται από τη διάβρωση του υλικού επαφών λόγω να σχηματίσει τόξο διακόπτοντας το ρεύμα. Οι διακόπτες μικρογραφιών και φορμάρω-περίπτωσης απορρίπτονται συνήθως όταν φορέσουν οι επαφές, αλλά οι διακόπτες δύναμης και οι υψηλής τάσεως διακόπτες έχουν τις αναπληρώσιμες επαφές.

Όταν ένας υψηλής τάσης ή μια τάση διακόπτεται, ένα τόξο παράγεται. Το μήκος του τόξου είναι γενικά ανάλογο προς την τάση ενώ η ένταση (ή θερμότητα) είναι ανάλογη προς το ρεύμα. Αυτό το τόξο πρέπει να περιληφθεί, να δροσιστεί και να εξαφανιστεί με έναν ελεγχόμενο τρόπο, έτσι ώστε το χάσμα μεταξύ των επαφών μπορεί πάλι να αντισταθεί την τάση στο κύκλωμα. Το διαφορετικό κενό χρήσης διακοπτών, ο αέρας, το μονώνοντας αέριο, ή το πετρέλαιο ως μέσο το τόξο διαμορφώνουν μέσα. Οι διαφορετικές τεχνικές χρησιμοποιούνται για να εξαφανίσουν το τόξο συμπεριλαμβανομένου:

Να μακρύνει ή εκτροπή του τόξου
Εντατική ψύξη (στις αεριωθούμενες αίθουσες)
Τμήμα στα μερικά τόξα
Στο σημείο μηδέν απόσβεση (επαφές ανοικτές στο μηδέν τρέχον χρονικό πέρασμα του κυματοειδούς εναλλασσόμενου ρεύματος, αποτελεσματικά που δεν σπάζει κανένα ρεύμα φορτίων κατά την διάρκεια του ανοίγματος. Το μηδέν-πέρασμα εμφανίζεται δύο φορές στη συχνότητα γραμμών δηλ., 100 φορές ανά δευτερόλεπτο για 50 Hz και 120 φορές ανά δευτερόλεπτο για το εναλλασσόμενο ρεύμα 60 Hz.)
Συνδέοντας πυκνωτές παράλληλα με τις επαφές στα ΣΥΝΕΧΗ κυκλώματα.
Τέλος, μόλις καθαριστεί ο όρος ελαττωμάτων, τις επαφές πρέπει πάλι να κλείσουν για να αποκαταστήσουν τη δύναμη στο διακεκομμένο κύκλωμα.
