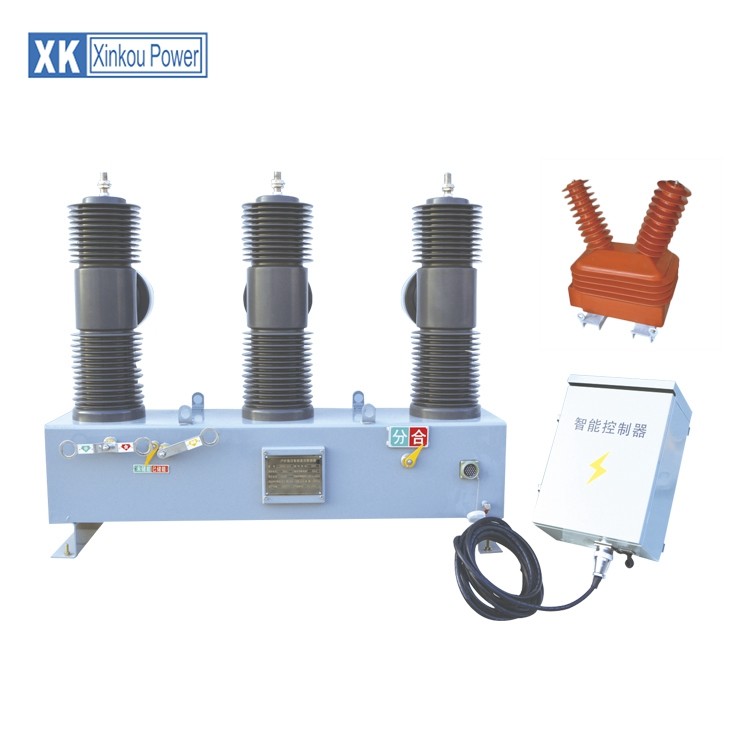

40.5KV κενό IEC ZW32 μαγνητών διακοπτών/διακοπτών Vcb μόνιμο

Εξάλειψη τόξων στους κενούς διακόπτες:

Η διαδικασία διακοπής τόξων στους κενούς διακόπτες είναι αρκετά διαφορετική από αυτήν σε άλλους τύπους διακοπτών. Το κενό είναι ως τέτοια ένα διηλεκτρικό μέσο και το τόξο δεν μπορεί να εμμείνει στο ιδανικό κενό.

Εντούτοις, ο χωρισμός των τρεχουσών φέρνοντας επαφών αναγκάζει τον ατμό για να απελευθερωθεί από τις επαφές που δίνουν αφορμή για το πλάσμα. Κατά συνέπεια στο χωρισμό των τρεχουσών φέρνοντας επαφών, το διάστημα επαφών γεμίζουν με τον ατμό των θετικών ιόντων που ελευθερώνονται από το υλικό επαφών η πυκνότητα ατμού ανάλογα με το ρεύμα να σχηματίσει τόξο. Κατά τη διάρκεια του μειωμένος τρόπου τρέχοντος κύματος το ποσοστό απελευθέρωσης των πτώσεων ατμού και μετά από το τρέχον μηδέν, το μέσο επανακτά τη διηλεκτρική δύναμή του, υπό τον όρο ότι η πυκνότητα ατμού γύρω από τις επαφές έχει μειώσει ουσιαστικά.

Διακόπτοντας ένα ρεύμα της διαταγής μερικές εκατοντάες αμπέρ με το χωρισμό των επίπεδων επαφών κάτω από το υψηλό κενό, το τόξο έχει συνήθως διάφορες παράλληλες πορείες και κάθε πορεία τόξων δημιουργείται και βυθίζει σε ένα καυτό σημείο του ρεύματος. Κατά συνέπεια το συνολικό ρεύμα διαιρείται σε διάφορα παράλληλα τόξα. Τα παράλληλα τόξα αποκρούουν το ένα το άλλο έτσι ώστε το τόξο τείνει να είναι εξαπλωμένο στην επιφάνεια επαφών. Ένα τέτοιο τόξο καλείται διασκορπισμένο τόξο. Το διασκορπισμένο τόξο μπορεί να πάρει διακεκομμένο εύκολα.

Στις υψηλότερες τιμές των ρευμάτων της διαταγής μερικές χιλιάες αμπέρ, το τόξο παίρνει συγκεντρωμένο σε μια μικρή περιοχή και γίνεται αυτόνομο τόξο. Το συγκεντρωμένο τόξο γύρω από μια μικρή περιοχή προκαλεί τη γρήγορη εξάτμιση της επιφάνειας επαφών. Η μετάβαση από το διασκορπισμένο τόξο στο συγκεντρωμένο τόξο εξαρτάται από το υλικό και τη μορφή της επαφής, την αξία του ρεύματος και τον όρο των ηλεκτροδίων. Η διακοπή του τόξου είναι δυνατή όταν ποικίλλει η πυκνότητα ατμού στη φάση με το ρεύμα και το τόξο παραμένει στο διασκορπισμένο κράτος. Το τόξο όχι restrike πάλι εάν ο ατμός μετάλλων αφαιρείται γρήγορα από τη ζώνη επαφών.

Κατά συνέπεια η διαδικασία τόξο-εξάλειψης σε έναν κενό διακόπτη συσχετίζεται σε μεγάλο μέρος με το υλικό και τη μορφή των επαφών και της τεχνικής που χρησιμοποιούνται στη συμπύκνωση του ατμού μετάλλων. Η γεωμετρία επαφών σχεδιάζεται έτσι που η ρίζα τόξων κρατά στην κίνηση έτσι ώστε η θερμοκρασία σε ένα σημείο στην επαφή δεν επιτυγχάνει πολύ έναν μεγάλης αξίας.

Η γρήγορη ενίσχυση της διηλεκτρικής δύναμης μετά από την τελική εξάλειψη τόξων είναι ένα μοναδικό πλεονέκτημα του κενού διακόπτη. Υπάρχουν περιορισμοί στους διακόπτες πετρελαίου στην αλλαγή των χωρητικών ρευμάτων. Στους διακόπτες πετρελαίου αφότου πραγματοποιείται μια διακοπή, η διηλεκτρική δύναμη ενισχύει τόσο αργά ότι καθυστερημένος restrikes πραγματοποιηθείτε συχνά τόσο όσο και μισό κύκλο αργότερα. Ο κενός διακόπτης είναι απαλλαγμένος από αυτό το πρόβλημα δεδομένου ότι μετά από μισό κύκλο, που αντιστοιχεί στο χωρισμό επαφών 2,5 χιλ., μια διηλεκτρική δύναμη της τάξης 100 kV (RMS) είναι διαθέσιμη. Αυτός ο τύπος διακόπτη έχει το πλεονέκτημα της restrike-ελεύθερης απόδοσης και ταιριάζει ιδανικά στη μετατροπή πυκνωτών. Η λειτουργία της είναι επίσης σχεδόν ανεξάρτητη από το χρόνο χωρισμού επαφών.

Τρέχων τεμαχισμός στους κενούς διακόπτες:

Έχουμε δει ότι ο τρέχων τεμαχισμός στους διακόπτες αέρα και πετρελαίου εμφανίζεται λόγω της αστάθειας στη στήλη τόξων ενώ σε περίπτωση κενών διακοπτών εξαρτάται από την πίεση ατμού και τις ιδιότητες εκπομπής ηλεκτρονίων του υλικού επαφών. Το τεμαχίζοντας επίπεδο επηρεάζεται επίσης από θερμικό τον αγωγιμότητα-χαμηλότερο τη θερμική αγωγιμότητα, είναι χαμηλότερα το τεμαχίζοντας επίπεδο. Είναι δυνατό να μειωθεί το τωρινό επίπεδο στο οποίο ο τεμαχισμός εμφανίζεται με την επιλογή ενός υλικού επαφών που δίνει έξω τον ικανοποιητικό ατμό μετάλλων για να επιτρέψει στο ρεύμα για να έρθει σε πολύ χαμηλή αξία ή μηά αξία, αλλά αυτό γίνεται σπάνια δεδομένου ότι έχει επιπτώσεις στη διηλεκτρική δύναμη.
