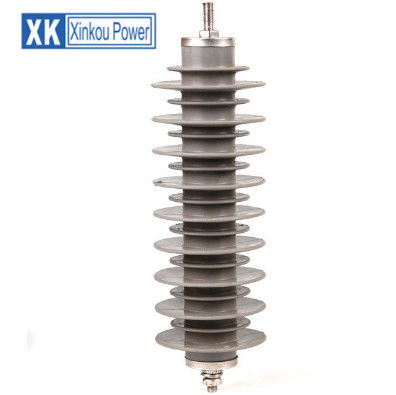

24kv καλύπτρα κύματος υψηλής τάσης/ηλεκτρική καλύπτρα κύματος μεταλλικών οξειδίων Rj45



Η καλύπτρα μεταλλικών οξειδίων είναι μια overvoltage προστατευτική συσκευή που χρησιμοποιείται ευρέως στο δίκτυο ηλεκτρικών συστημάτων. Τα μη γραμμικά χαρακτηριστικά του arrester φραγμού μπορούν να αναλυθούν από το υπόλοιπο κυματοειδές τάσης του για ένα δεδομένο τρέχον κύμα. Υπάρχουν ακόμα δυσκολίες διαμορφώνοντας της καλύπτρας εξ αιτίας των δυναμικών χαρακτηριστικών τους που εξαρτώνται από το χρόνο ανόδου του τρέχοντος κύματος. Εντούτοις, διάφορα ηλεκτρικά πρότυπα με ένα αποδεκτό επίπεδο ακρίβειας έχουν παρουσιαστεί έξω για τη μίμηση της frequency-dependent συμπεριφοράς του κάτω από τα τρέχοντα κύματα με τον μπροστινό χρόνο (τ φ) 1 µs ή περισσότεροι. Εντούτοις, τα διαθέσιμα arrester πρότυπα είναι κατάλληλα για τις υπόλοιπες τάσεις ενάντια στα τρέχοντα κύματα που έχουν το τ φ ≥ 1 µs και αμφίβολος για πολύ γρήγορα παροδικά overvoltages το (VFTO) (κύμα νανοδευτερολέπτου) με τον πολύ σύντομο χρόνο ανόδου. Επιπλέον, με την εισαγωγή μονωμένου του αέριο υποσταθμού το (GIS) στο ηλεκτρικό σύστημα, η παραγωγή VFTO γίνεται περισσότερος και επομένως είναι ουσιαστικό να διατυπωθεί το νέο μοντέλο ή να ανακαινιστεί το υπάρχον arrester πρότυπο για την προσομοίωση των υπόλοιπων τάσεων ενάντια σε VFTO.





Τύπος	Εκτιμημένος  τάση  (kV)	MCOV  (kV)	Υπόλοιπη τάση (KV)			2000ms τετράγωνο  ώθηση κυμάτων  το ρεύμα αντιστέκεται	4/1OMS υψηλός  τρέχουσα ώθηση  (kV)
			Απότομος  τρέχων  ώθηση	μετατροπή  τρέχων  ώθηση	8/20 κα  Αστραπή  τρέχων  ώθηση
Hy10w-3	3	2.55	9.5	7.7	9	100	100
Hy10w-6	6	5.1	19.5	15.4	18	100	100
Hy10w-9	9	7.65	28.5	23. 1	27	100	100
Hy10w-10	10	8.4	36	30	23	250	150
HY10W-11	11	9.4	40	33	30	250	150
HY10W-12	12	10.2	38.0	30.8	36	200	100
HY10W-15	15	12.7	47.5	38.5	45	200	100
HY10W-18	18	15.3	57.0	46.2	54	200	100
HY10W-21	21	17.0	66.5	53.9	63	200	100
HY10W-24	24	19.2	76.0	61.6	72	200	100
HY10W-27	27	21.9	85.5	69.3	81	200	100
HY10W-30	30	24.2	95.0	76.5	90	200	100
HY10W-33	33	26.8	104.5	84.7	99	400	100
HY10W - 36	36	29	114.0	92.4	108	400	100
HY10W-42	42	34.1	132.3	100. 1	126	400	100
HY10W-48	48	39	152.0	126.0	150	400	100
HY10W-54	54	43	171.0	139.0	162	600	100
HY10W-60	60	48	208.0	160.0	180	600	100
HY10W-66	66	52.8	230.0	172.0	198	600	100

24kv καλύπτρα αστραπής καλυπτρών αστραπής υψηλής τάσης καλυπτρών αστραπής rj45
