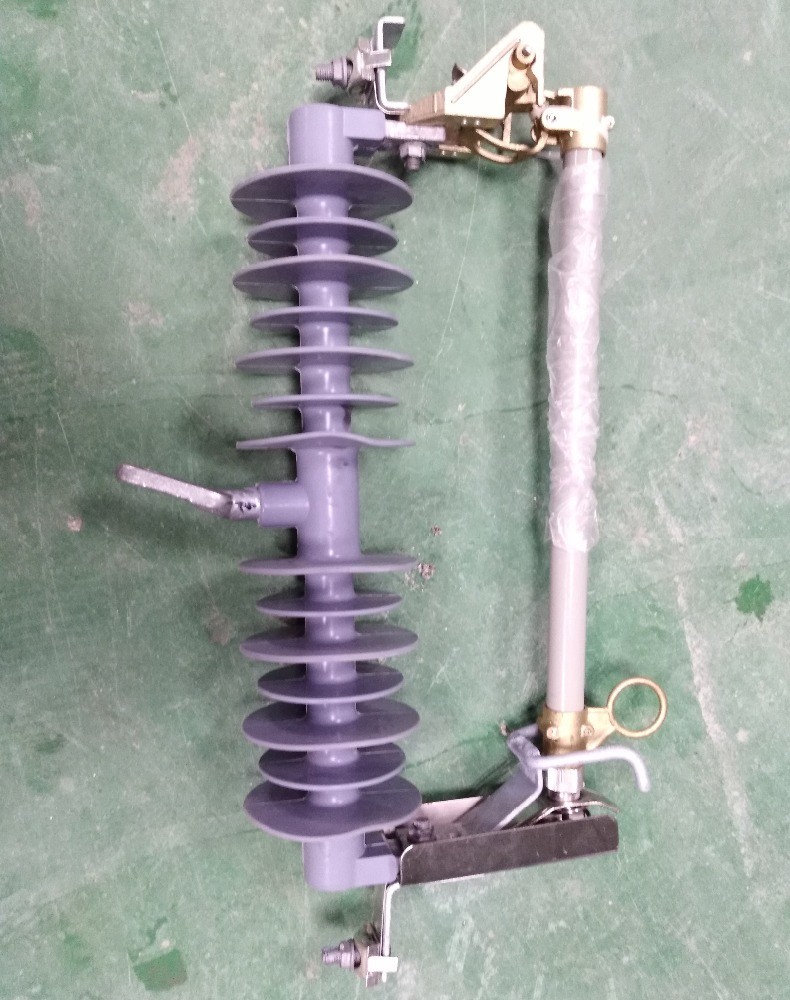

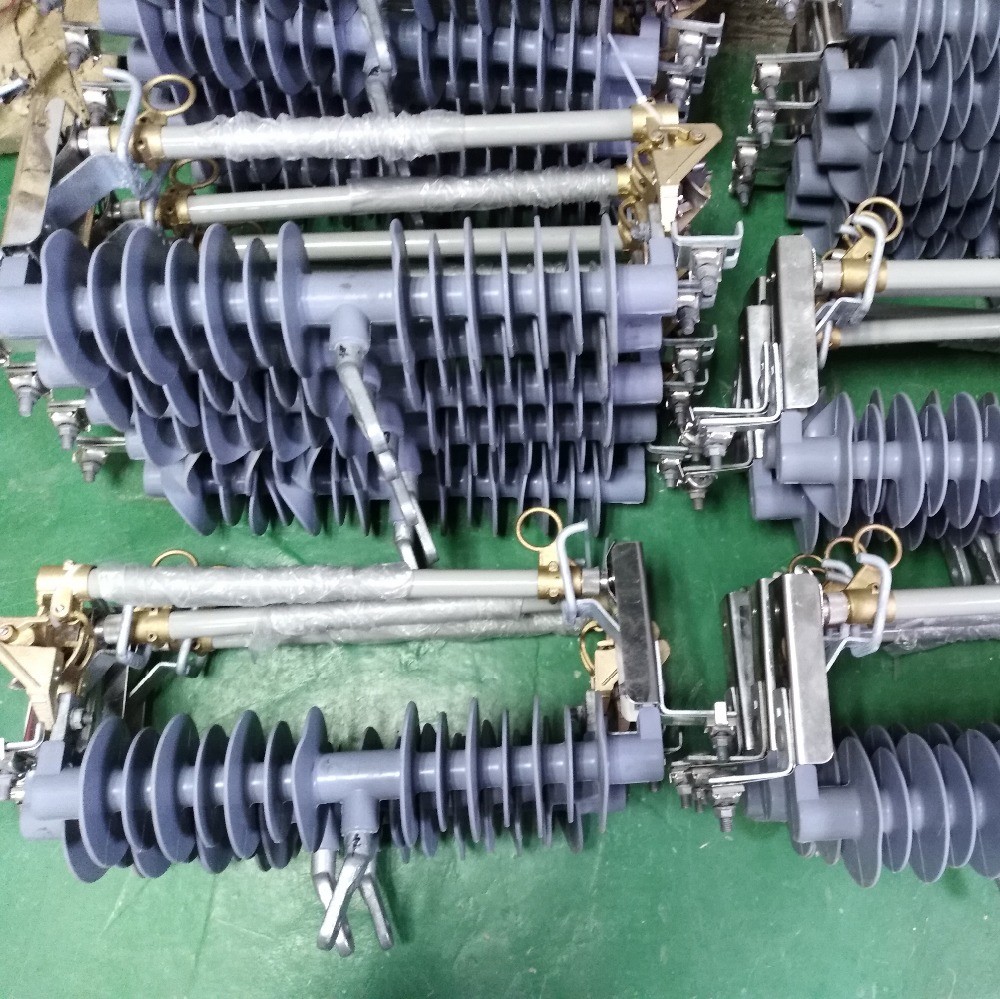

Η ηλεκτρική πτώση αποβολής λιώνει έξω/κεραμική αποκόπτω? 100a θρυαλλίδα 61X34X11.5

δύο βασικοί τύποι θρυαλλίδων

Αυτή την περίοδο, δύο βασικοί τύποι θρυαλλίδων υιοθετούνται, η θρυαλλίδα αποβολής και το ρεύμα που περιορίζουν τη θρυαλλίδα. Κάθε τύπος χρησιμοποιεί ένα τηκτό στοιχείο με σκοπό να λειώσει όταν περνά ένα ρεύμα ενός προκαθορισμένων μεγέθους και μιας διάρκειας μέσω του στοιχείου.

Ο τύπος αποβολής και ο τρέχων-περιορισμός του τύπου λιώνουν τη διακοπή επίδρασης overcurrents κατά τρόπο ριζικά διαφορετικό. Η θρυαλλίδα τύπων αποβολής διακόπτει overcurrents μέσω της δράσης εξιοντισμού των αερίων που ελευθερώνονται όταν λειώνει το τηκτό στοιχείο. Ο τρέχων-περιοριστικός τύπος διακόπτει overcurrents όταν υποβάλλεται το τόξο που καθιερώνεται με την τήξη του τηκτού στοιχείου στο μηχανικούς περιορισμό και τη δράση ψύξης ενός υλικού πληρώσεως άμμου που περιβάλλει το τηκτό στοιχείο.

Ο πιό πρόωρος αυτών των δύο τύπων θρυαλλίδων ήταν η θρυαλλίδα αποβολής. Μια θρυαλλίδα αποβολής υιοθετεί χαρακτηριστικά ένα σχετικά σύντομο μήκος ενός τηκτού στοιχείου (μέσα σε αυτό που καλείται συνήθως ένα «fuselink») που περιλαμβάνεται μέσα σε μια σωληνοειδή περίφραξη που είναι μέρος μιας μεγαλύτερης συνέλευσης γνωστής ως «fuseholder». Η περίφραξη που χρησιμοποιείται στη θρυαλλίδα τύπων αποβολής είναι ευθυγραμμισμένη με ένα οργανικό υλικό, όπως η ίνα κόκκαλων. Η διακοπή overcurrent πραγματοποιείται μέσα στη θρυαλλίδα από την εξιοντίζοντας και εκρηκτική δράση των αερίων που ελευθερώνονται όταν εκτίθεται το σκάφος της γραμμής στη θερμότητα του τόξου που δημιουργείται όταν λειώνει το τηκτό στοιχείο σε απάντηση overcurrent. Η λειτουργία της θρυαλλίδας αποβολή-τύπων χαρακτηρίζεται από το δυνατό θόρυβο και τη βίαια εκπομπή των αερίων, της φλόγας και των καίγοντας συντριμμιών, τα οποία θέτουν έναν κίνδυνο στο προσωπικό που μπορεί να είναι μέσα πολύ κοντά στη θρυαλλίδα όταν λειτουργούν. Λόγω του βίαιου τρόπου λειτουργίας του, αυτός ο τύπος θρυαλλίδας έχει περιοριστεί γενικά στην υπαίθρια χρήση μόνο. Ακόμα και όταν χρησιμοποιημένη υπαίθρια, η θρυαλλίδα αποβολής πρέπει να τοποθετηθεί καλά μακρυά από τον εξοπλισμό που προορίζεται να προστατεύσει, καθώς επίσης και άλλος εξοπλισμός, λόγω της εκρηκτικής φύσης της λειτουργίας του και της τάσης του να εγχύσει τα ιονισμένα αέρια στα διαστήματα μόνωσης. Περαιτέρω, οι θρυαλλίδες αποβολής που τοποθετούνται στους πόλους συστημάτων διανομής ήταν γνωστές για να αρχίζουν τις πυρκαγιές ξηρού χόρτου ως αποτέλεσμα των φλεμένος συντριμμιών που μπορούν να αποβληθούν.

Ένα άλλο έμφυτο μειονέκτημα της θρυαλλίδας τύπων αποβολής είναι ότι απαιτεί 1/2 ή μερικές φορές 1 πλήρη κύκλο του ρεύματος προτού να καθαρίσει η θρυαλλίδα ένα υψηλής τάσης ελάττωμα. Κατά τη διάρκεια αυτής της περιόδου, ο εξοπλισμός που η θρυαλλίδα σχεδιάζεται για να προστατεύσει πρέπει να υπομείνει το πλήρες διαθέσιμο ρεύμα ελαττωμάτων που επιτρέπεται για να περάσει μέσω της θρυαλλίδας στον εξοπλισμό. Η ενδεχομένως καταστρεπτική ενέργεια που θα απελευθερωθεί στον εξοπλισμό θα είναι ανάλογη προς τον τύπο I2 Τ, όπου το Ι είναι το μέγεθος overcurrent και το Τ είναι ο χρόνος ότι ο τρέχων όρος υπάρχει. Επιπλέον, ο υψηλής τάσης σπου μια θρυαλλίδα αποβολής επιτρέπει για να ρεύσει πριν από τη διακοπή της σε ένα ρεύμα μηδέν συστημάτων τείνει να προκαλέσει τις ενοχλητικές εμβυθίσεις τάσης επάνω στο δίκτυο αναγκάζοντας τα φω'τα για να τρέμει και τους ευαίσθητους υπολογιστές και τον ηλεκτρονικό εξοπλισμό για να υποφέρει. Περαιτέρω, οι θρυαλλίδες αποβολής μπορούν να μην καθαρίσουν το overcurrent όρο αρκετά σύντομα να αποτρέψουν τις sectionalizing θρυαλλίδες, τα reclosers ή άλλους προστατευτικούς ηλεκτρονόμους και συσκευές κυκλωμάτων από επίσης να αισθανθούν overcurrent και να αποκριθούν από προσωρινά και μερικές φορές μόνιμα αποσυνδέοντας άλλες μερίδες του δικτύου.
