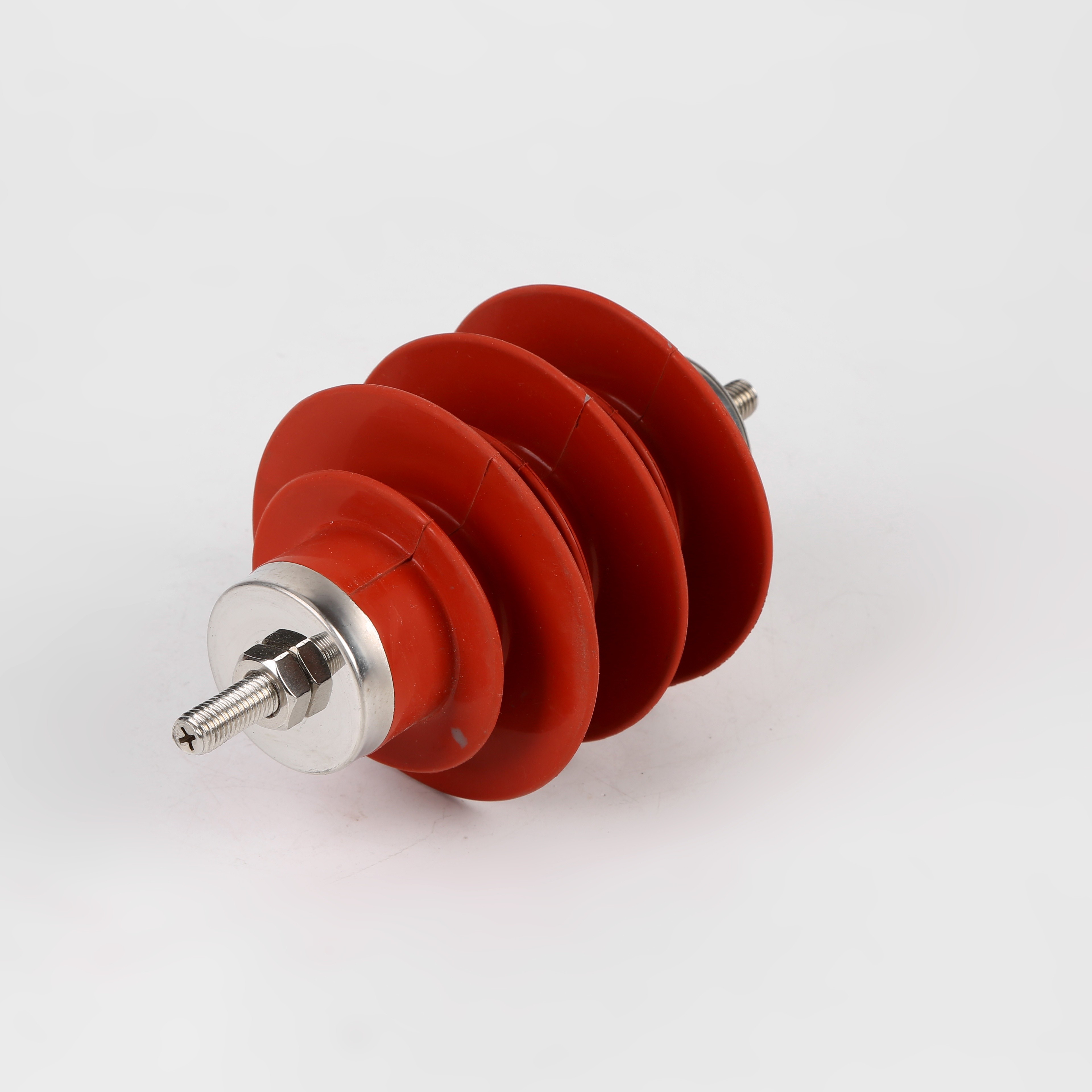

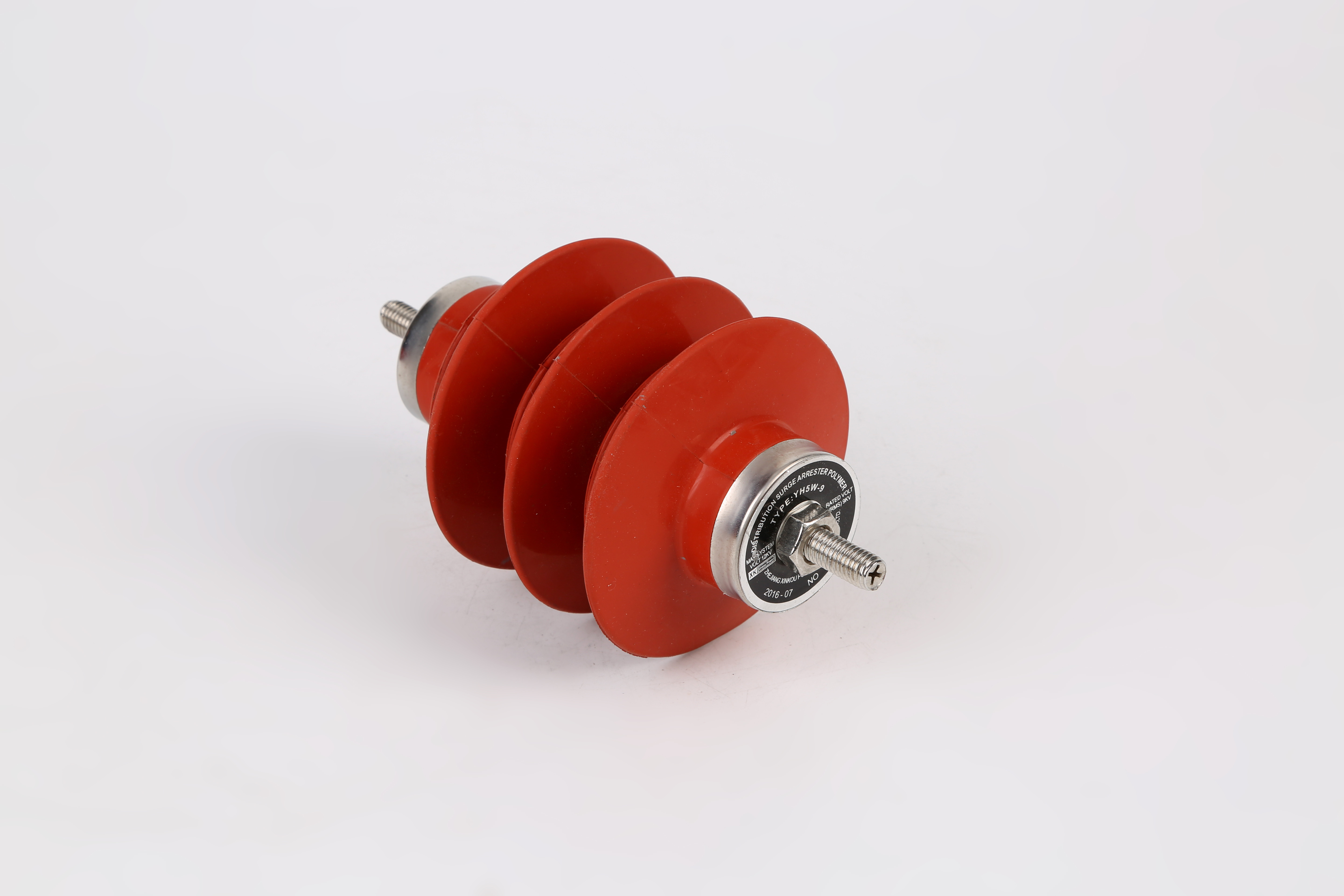

πρότυπα Gapless 10ka ISO9001 ΜΒ μεταλλικών οξειδίων καλυπτρών αστραπής 33kv 9kv



Ψευδάργυρου καλύπτρες κύματος οξειδίων (ZnO) οι gapless χρησιμοποιούνται για την αστραπή και overvoltage την προστασία στο σύστημα ηλεκτρικής δύναμης. Ο τρέχων έλεγχος διαρροής είναι ενός ελέγχου από καλά - γνωστή μέθοδος για το arrester προσδιορισμό επιπέδων γήρανσης κύματος ZnO. Εντούτοις, το ρεύμα διαρροής ZnO είναι γνωστό για να εξαρτάται από την περιβαλλοντική θερμοκρασία. Αυτό το έγγραφο στοχεύει να μελετήσει τα αποτελέσματα της παραλλαγής θερμοκρασίας λόγω των περιβαλλοντικών συνθηκών στο ρεύμα διαρροής της καλύπτρας κύματος ZnO. Η επίδραση μιας σημαντικής αύξησης του ρεύματος διαρροής με μια αύξηση στη θερμοκρασία μπορεί να οδηγήσει σε ένα λανθασμένο assesment του επιπέδου γήρανσης της καλύπτρας. Το ρεύμα διαρροής τριών 120kV εκτίμησε τις πολυμερείς στεγασμένες καλύπτρες κύματος ZnO μετρήθηκε τα επί παραγγελία θερμικά μονωμένα συνημμένα στις ποικίλες θερμοκρασίες. Μέχρι 20% η αύξηση στο ρεύμα διαρροής παρατηρήθηκε με μια αύξηση 20°C επάνω από την περιβαλλοντική θερμοκρασία. Για μια χαρακτηριστική παραλλαγή της περιβαλλοντικής θερμοκρασίας στη Μαλαισία στη σειρά μεταξύ 30°C και 40°C, οι αντίστοιχες αλλαγές στο ρεύμα διαρροής μπορούν να είναι μέχρι 11%. Η θερμοκρασία σημαντικά έχει επιπτώσεις στις τρέχουσες μετρήσεις διαρροής που χρησιμοποιούνται για τον έλεγχο των καλυπτρών κύματος οξειδίων ψευδάργυρου. Αυτή η σημαντική αλλαγή στο ρεύμα διαρροής λόγω της παραλλαγής περιβαλλοντικής θερμοκρασίας μπορεί να έχει επιπτώσεις στην απόφαση στην αξιολόγηση του όρου των καλυπτρών κύματος κατά τη διάρκεια του στερεότυπου ελέγχου.



Τύπος	Εκτιμημένος  τάση  (kV)	MCOV  (kV)	Υπόλοιπη τάση (KV)			2000ms τετράγωνο  ώθηση κυμάτων  το ρεύμα αντιστέκεται	4/1OMS υψηλός  τρέχουσα ώθηση  (kV)
			Απότομος  τρέχων  ώθηση	μετατροπή  τρέχων  ώθηση	8/20 κα  Αστραπή  τρέχων  ώθηση
Hy10w-3	3	2.55	9.5	7.7	9	100	100
Hy10w-6	6	5.1	19.5	15.4	18	100	100
Hy10w-9	9	7.65	28.5	23. 1	27	100	100
Hy10w-10	10	8.4	36	30	23	250	150
HY10W-11	11	9.4	40	33	30	250	150
HY10W-12	12	10.2	38.0	30.8	36	200	100
HY10W-15	15	12.7	47.5	38.5	45	200	100
HY10W-18	18	15.3	57.0	46.2	54	200	100
HY10W-21	21	17.0	66.5	53.9	63	200	100
HY10W-24	24	19.2	76.0	61.6	72	200	100
HY10W-27	27	21.9	85.5	69.3	81	200	100
HY10W-30	30	24.2	95.0	76.5	90	200	100
HY10W-33	33	26.8	104.5	84.7	99	400	100
HY10W - 36	36	29	114.0	92.4	108	400	100
HY10W-42	42	34.1	132.3	100. 1	126	400	100
HY10W-48	48	39	152.0	126.0	150	400	100
HY10W-54	54	43	171.0	139.0	162	600	100
HY10W-60	60	48	208.0	160.0	180	600	100
HY10W-66	66	52.8	230.0	172.0	198	600	100
